Il est spécialement conçu pour le panneau de commande de la fraiseuse à contrôleur FANUC. Système applicable: série 0i telle que 0i-MD, 0i-MATE, 0i-MF.
La couleur de fond du panneau FANUC est généralement gris foncé. Les couleurs et les dégradés RVB peuvent également être imprimés selon les besoins du client. Le nom de l'entreprise LOGO et l'URL peuvent être imprimés sur la membrane du panneau. Les boutons de fonction s'affichent en fonction des fichiers graphiques du client (.jpg, .png, .dwg, .psd, .ai, .dxf). La modularisation brevetée des boutons en acrylique est une conception de précision qui peut être démontée à plusieurs reprises. Le couvercle étanche est installé selon les besoins de l'usine pour prolonger la durée de vie du panneau. Les textes sont imprimés en bas du bouton. Même si la surface du capuchon du bouton est frottée plusieurs fois, il n'y a pas lieu de s'inquiéter de l'usure du revêtement imprimé. Mode de rétroéclairage plein cadre, bon effet de perspective, avec des boutons vierges (généralement peinte le fond noir), capuchon d'étanchéité du bouton (montage en tôle Φ16mm), couvercle de protection des boutons et divers accessoires, afin que la division d'une zone et d'une fonction du panneau de commande soit plus efficace.
The crystal convex key has a stable and solid feel, no shaking, high sensitivity, fast tactile feedback. It is suitable for functionalities required by industrial environments, such as wear resistance, scratch resistance, impact resistance, and prevention of mistaken touch. It adopts OMRON specifications, actuating force 2.55N, working temperature is -25°C to +70°C, and mechanical life is more than 100,000 times.
- Panneau opérateur à membrane de tour d'usinage FANUC
- Panneau opérateur à membrane de fraiseuse MITSUBISHI
- Panneau de commande de tour à commande numérique à bouton en cristal
- Panneau de commande de fraisage et d'alésage à bouton en cristal
- Panneau d'opérateur de tour d'usinage à boutons en ABS de gravure laser
- Panneau de commande de fraiseuse à boutons en ABS de gravure au laser
- Panneau d'opérateur de centres d'usinage à boutons acryliques
- Panneau d'opérateur acrylique de centres d'usinage CNC
- Personnalisées conceptions manivelle électronique de manoeuvre ATOMS série
- Portable, manivelle électronique de manoeuvre pour machine a un axe
- 4-axes multitâches manivelles électroniques portatives de manoeuvre
- Personnalisés commutateurs sélecteur multiple, manivelle électronique portable
- Manivelles suspendu MPG modulaire multifonctionnel personnalisé

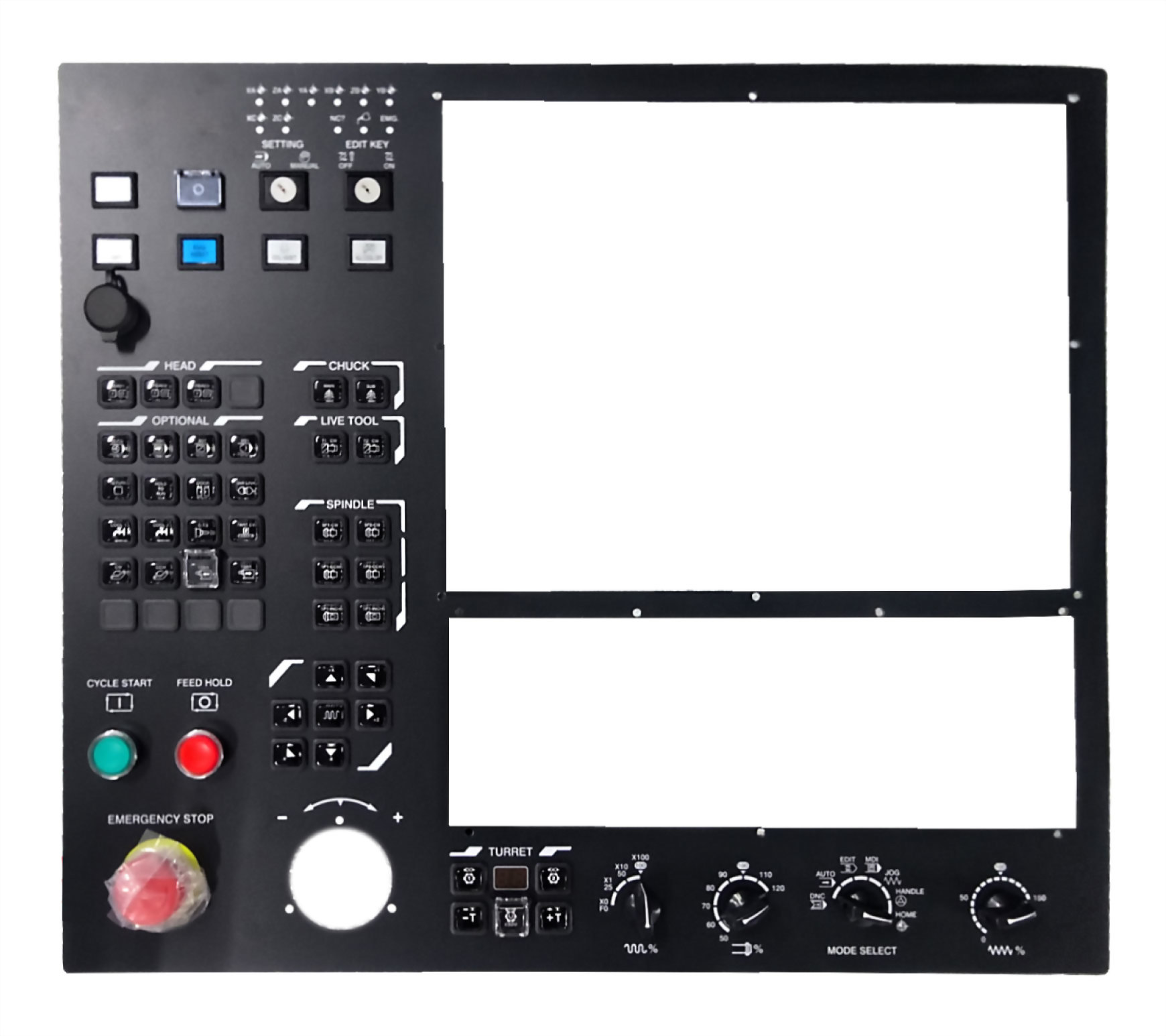

Panneau d'opérateur acrylique de centres d'usinage à commande numérique
Panneau de commande de fraiseuse à boutons en cristal couleur pour FANUC
CARACTÉRISTIQUES
- Conçu pour le contrôleur FANUC, d'autres contrôleurs de marque peuvent personnaliser
- Applicable aux fraiseuses à commande numérique, telles que les fraiseuses CNC verticales et horizontales, les fraiseuses de type banc, la fraiseuse universelle, la machine complexe, les machines de traitement à cinq faces, les machines de traitement à quatre axes, les machines de traitement à cinq axes.
- Conception de module brevetée, bouton de moulage en une seule pièce, petit espace pour une disposition compacte et un gain de place
- Rétroéclairage coloré RVB, conception en mode plein cadre, luminosité plus élevée
- Les couleurs des boutons et les symboles de texte peuvent être imprimés selon les exigences
- Le capuchon pour bouton peut être remplacé depuis le panneau avant sans outils, simple et pratique
- Conception intégrée de l'affichage à sept segments et du compteur de charge de la broche
- Optimisation de l'intégration de circuits (nous proposons un service de carte de circuit imprimé composite personnalisé)
- Conception ergonomique et optimisation du fonctionnement

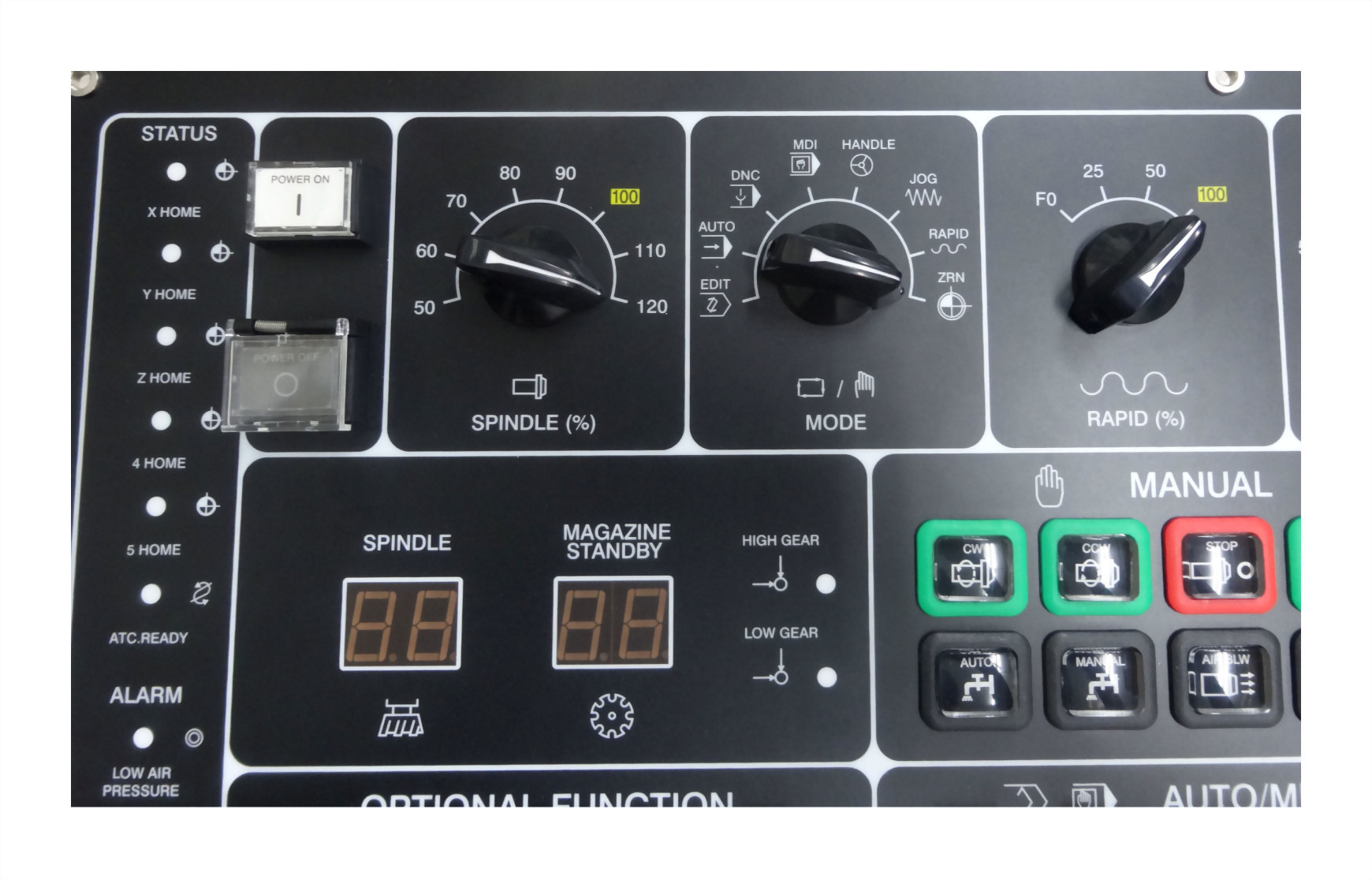

- Le commutateur rotatif de code a plusieurs codages tels que le code point à point, code binaire, code de anti-binaire, code de Gray et code anti-Gray
- IP67 étanche et résistant à l'huile (doit correspondre à l'environnement de l'armoire d'exploitation du client), adapté aux environnements industriels
- Câblage intégré de la manivelle électronique portable MPG.
- CE
- ROHS (environnement sans plomb et convivial)
- Garantie d'un an dans des conditions normales d'utilisation.
- La taille peut être personnalisée selon la fonction
- Lunette de bouton-poussoir, couleur du corps du bouton, anti-toucher cadres de protection pour bouton, conception étanche à l'huile, protection d'interrupteur, conception de rétroéclairage

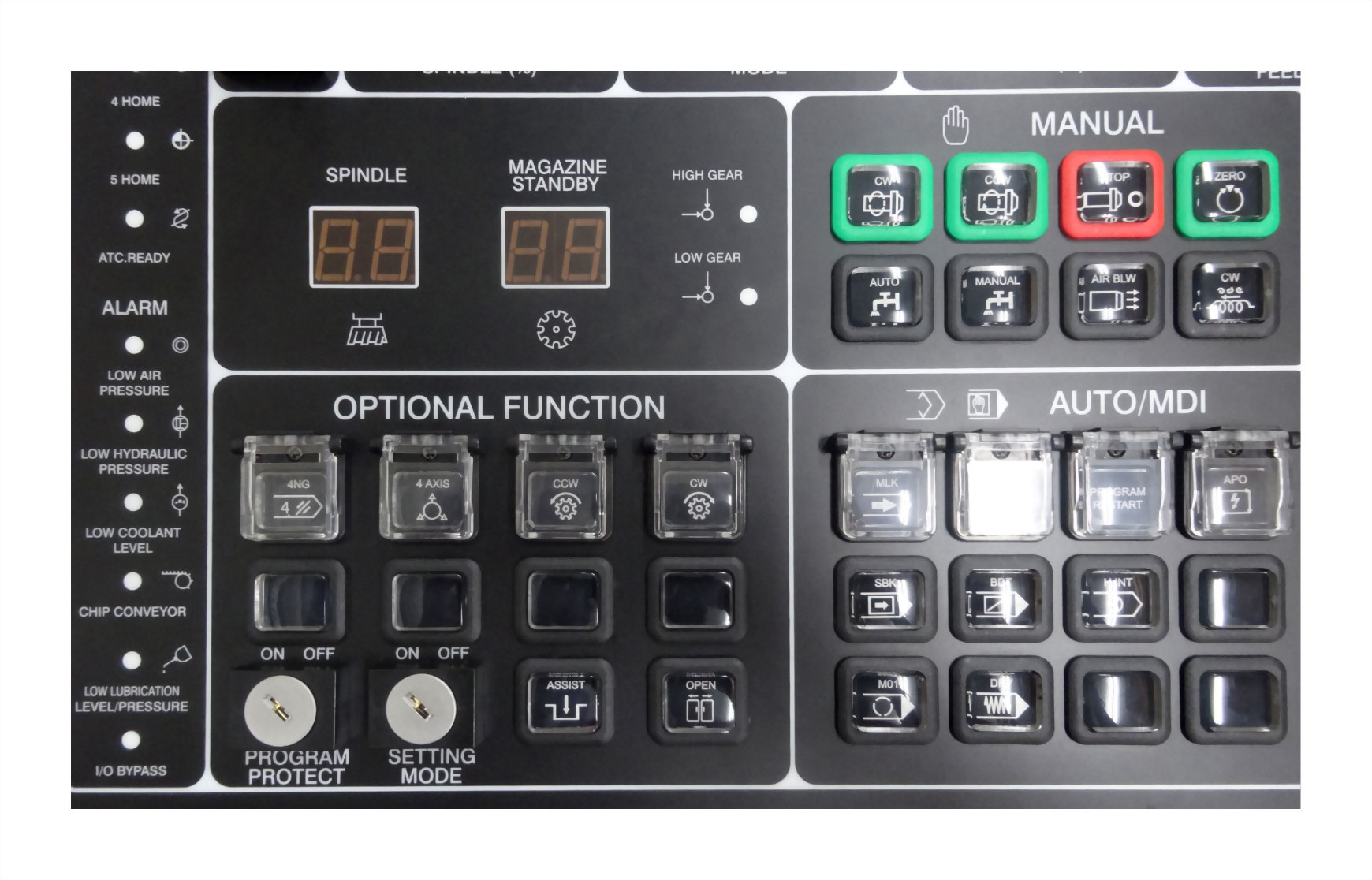

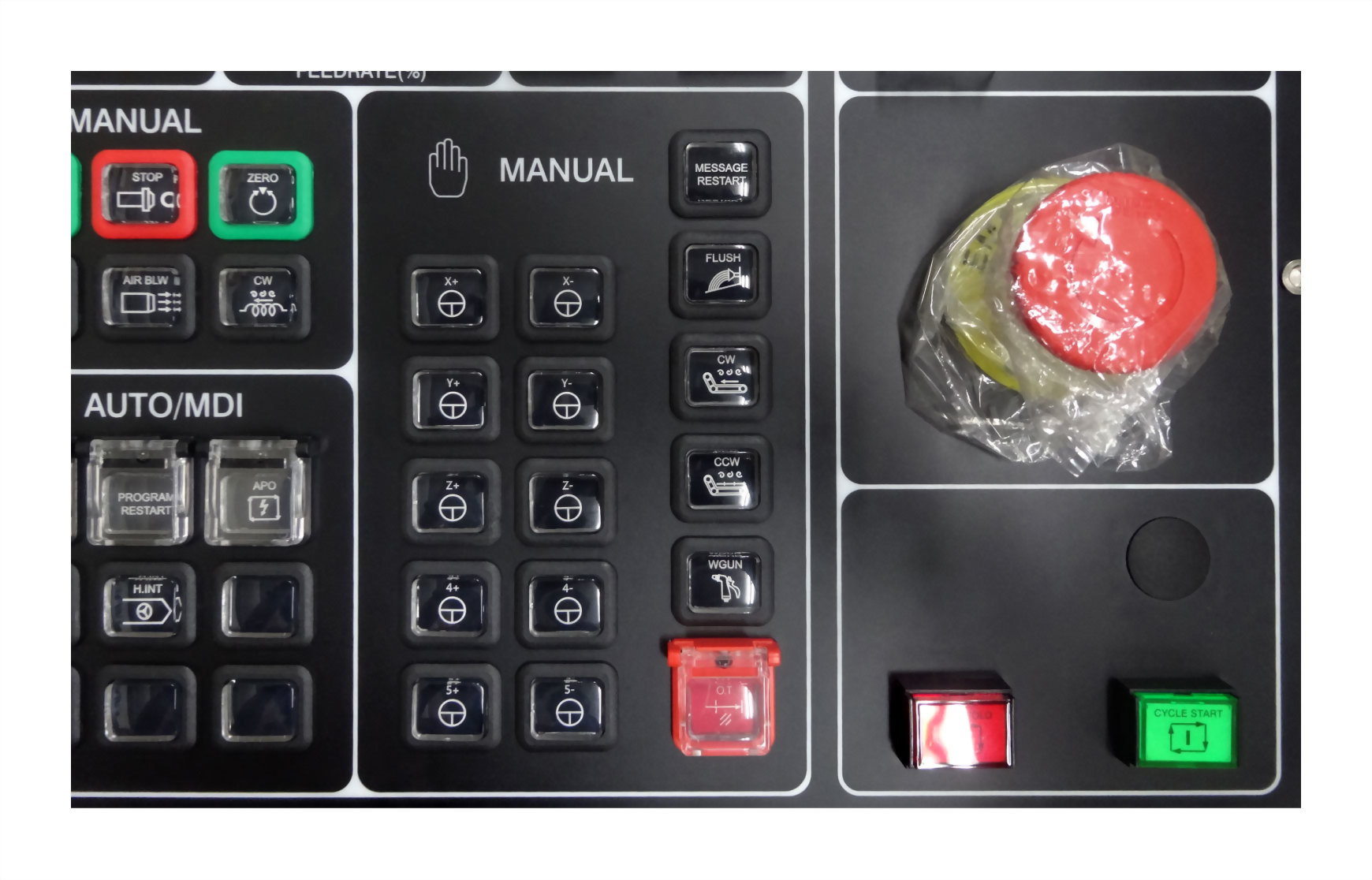

Détails de l'interrupteur à boutons transparent en acrylique
Les combinaisons de rétroéclairage à boutons complet et de bouton vide sont pratiques pour ajouter des fonctions.
L'arrière-plan du bouton, le texte et le symbole peuvent imprimer toutes les couleurs RVB. La couleur d'arrière-plan la plus couramment utilisée est le noir, le rouge et le vert.
Optional parts can flexible customization
La lunette du bouton en acrylique est de couleur blanche, grise, noire, rouge, verte, bleu clair, bleue et brune.

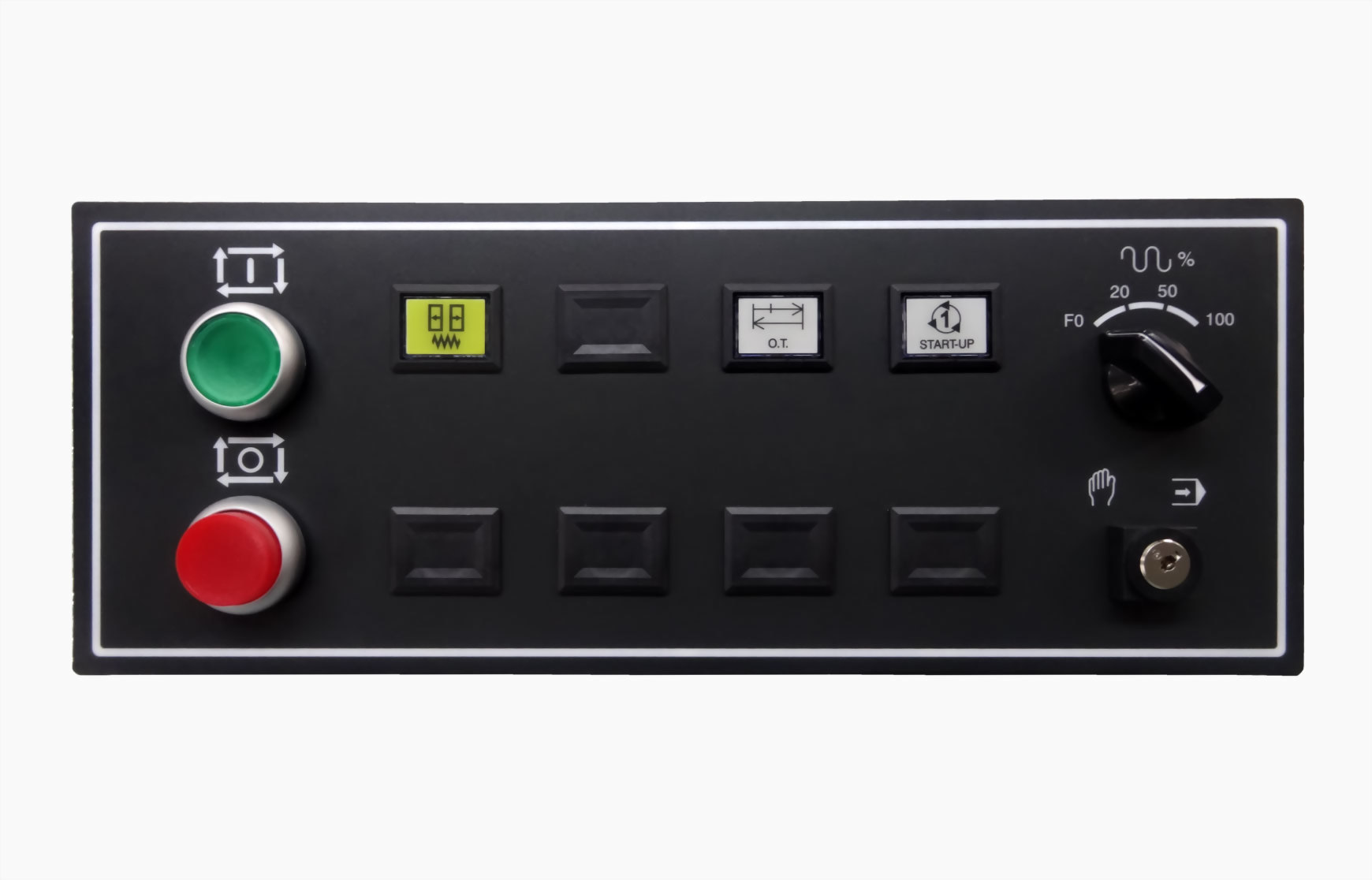

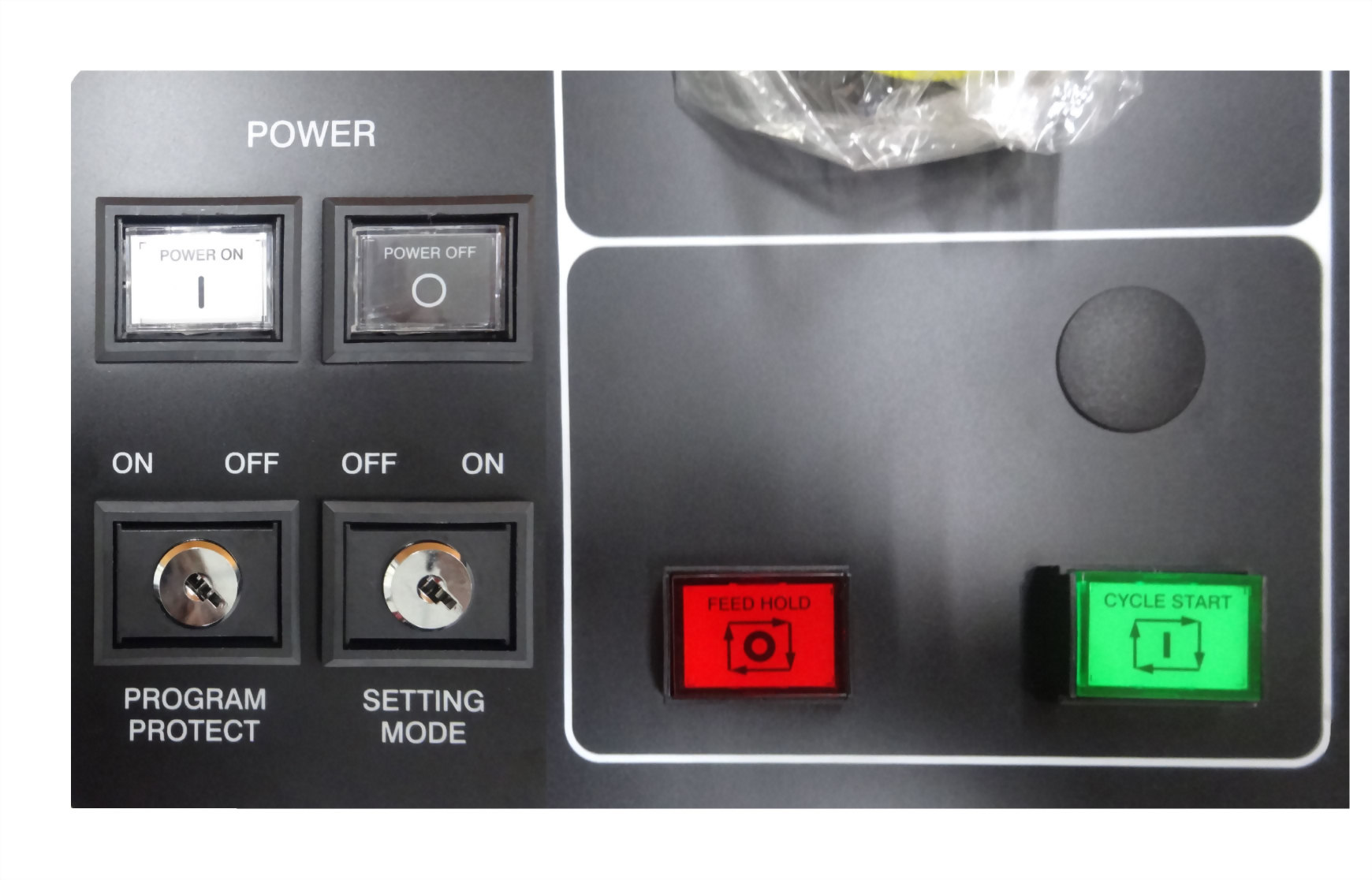

Plusieurs types de sélecteurs, de sélecteurs à clé et de boutons poussoirs (plaques de repérage supplémentaires, films de boutons) sont utilisés ensemble pour rendre la configuration du panneau plus flexible.
La membrane PET peut imprimer des formes et des couleurs personnalisées. Le rétroéclairé renforce la division régionale et fonctionnelle.

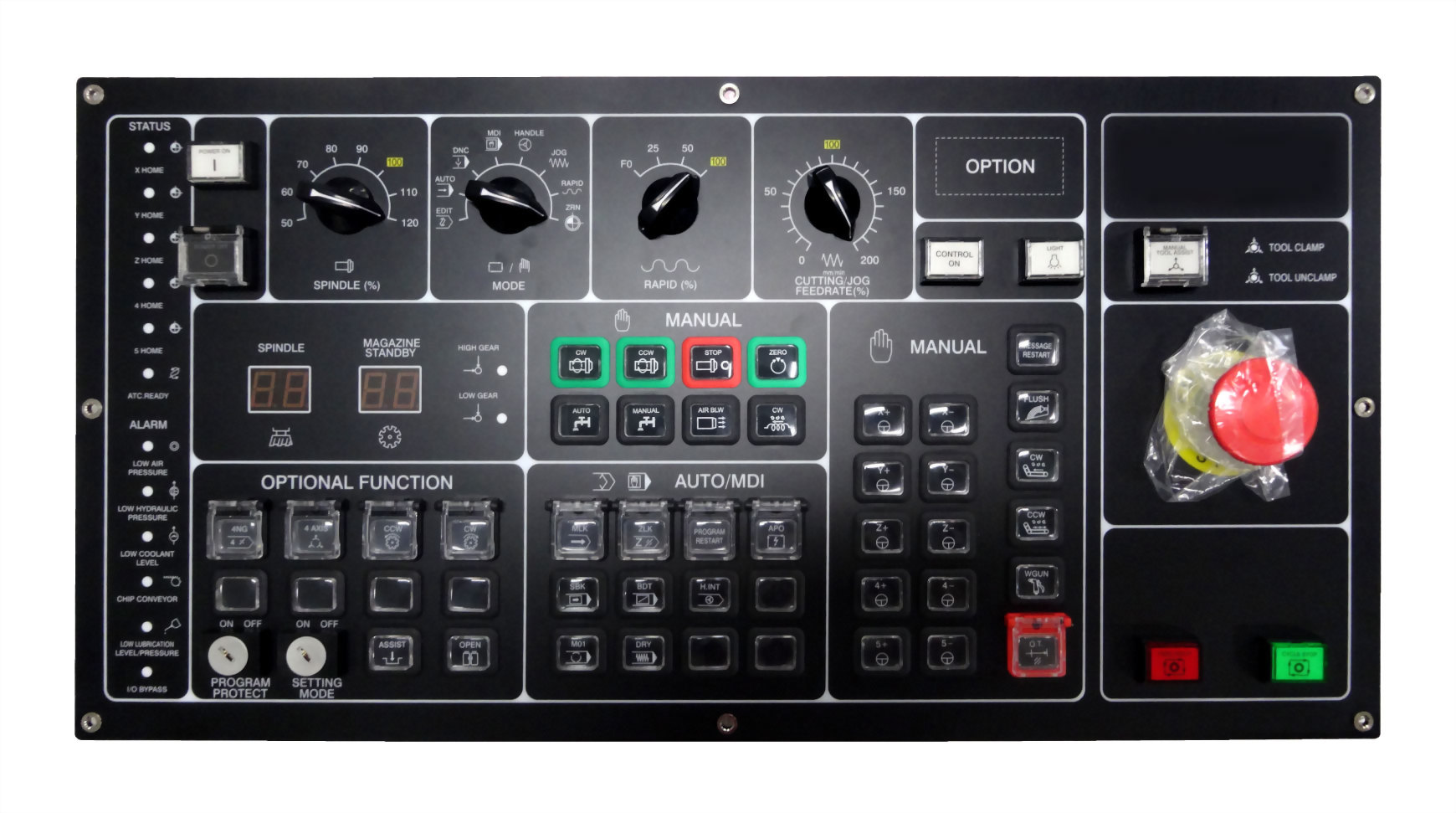

Diverses configurations
Le métal tôle et membrane la taille peut faire diverses configurations de disposition. Conception personnalisée par les fonctions du circuit électrique. Prends en charge plusieurs marques de contrôleurs telles que FANUC, MITSUBISHI, SIEMENS, Heidenhain, Fagor, LNC.

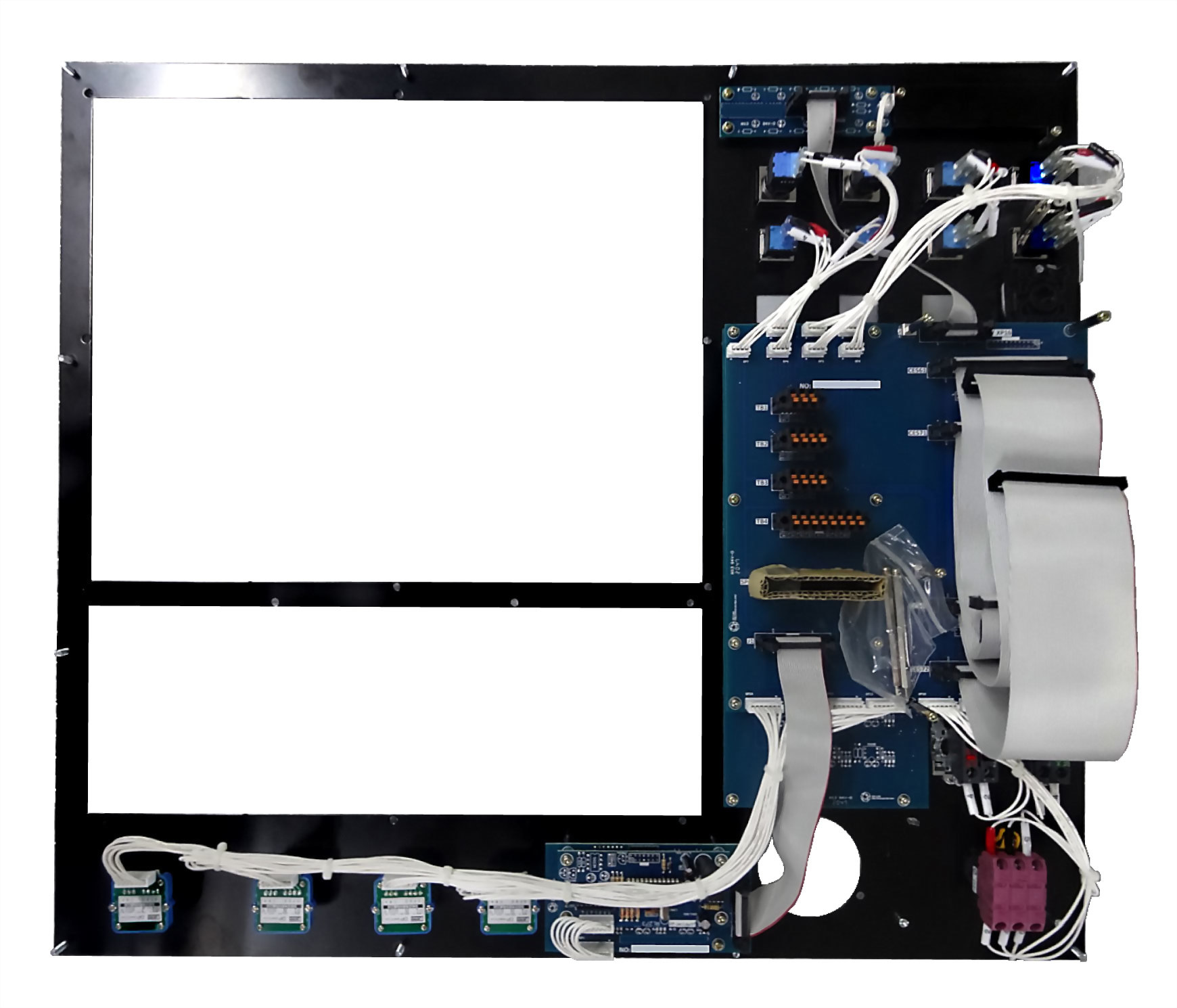

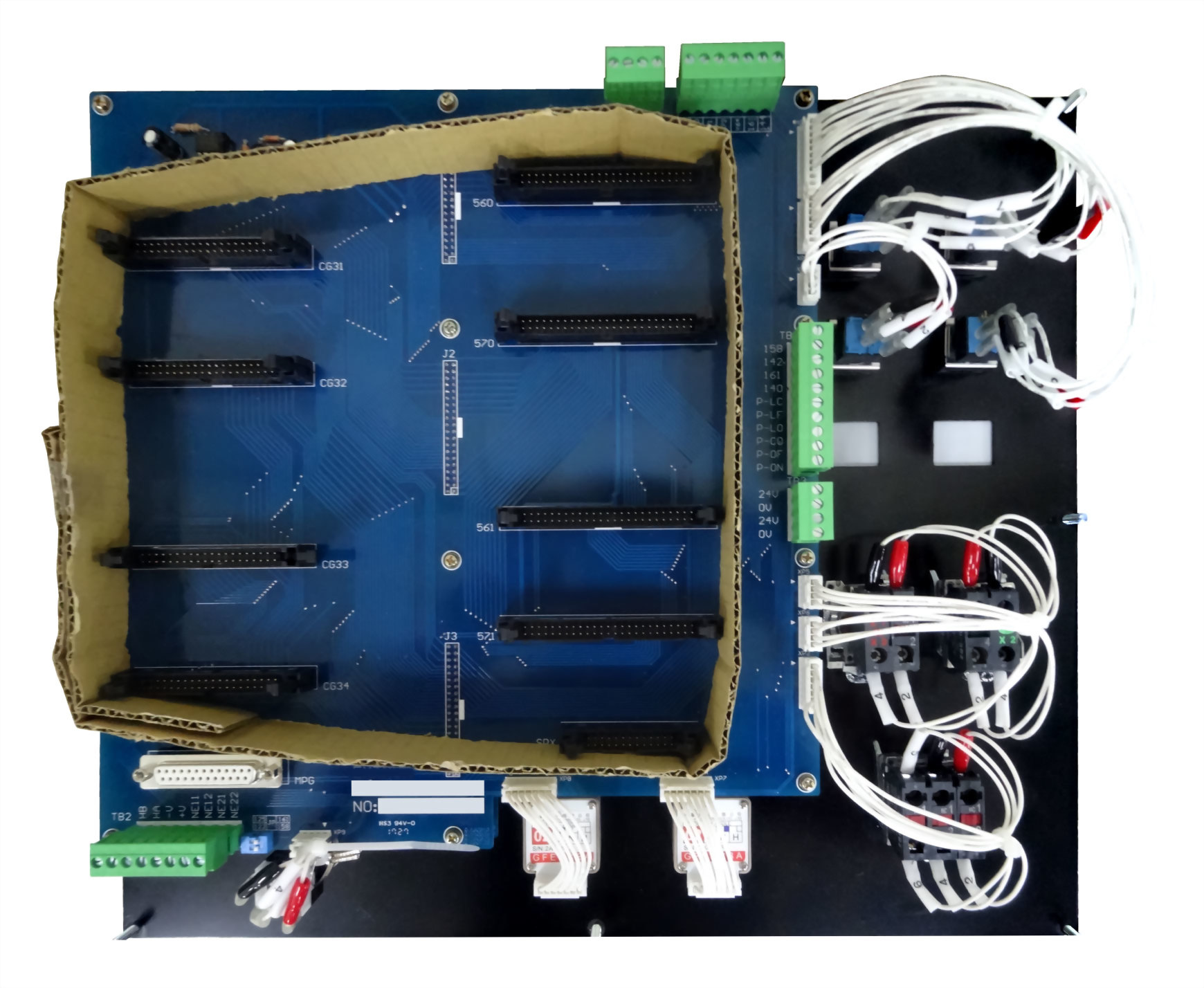

Nous fournissons également une fonction de cryptage de panneau, un programme PLC, un service personnalisé de carte de circuit imprimé. Le remplacement du panneau actuellement utilisé, l'adaptation, l'expansion.
Autres types de boutons
YEU-LIAN avait conçu de nombreux types de pupitres de commande de machines-outils à commande numérique selon les exigences spécifiques du client. Jusqu'à présent, actuellement utilisé dans diverses machines-outils à commande numérique telles que tours, fraiseuses, tours/fraiseuses multiaxes, rectifieuses, aléseuses, centres d'usinage composés. En plus des interrupteurs à boutons en cristal acrylique, il y a des interrupteurs à touches à membrane, boutons étanches en ABS gravés au laser et de nombreux autres types. Nous proposons le câblage E/S du panneau de commande tel que le contrôle par code de verrouillage du câblage crypté contrôle point à point codé, numérisation matricielle et matrice de points. Utilisez nos touches de bouton de modules brevetés pour terminer rapidement le remplacement et la maintenance.
Nous fournissons des produits liés à la CNC tels que des cartes de circuits composites, des cartes de modules, des commandes manuelles CNC contrôleur, une manivelle électronique de commande MPG, un PC industriel. Nous avons également des services de câblage intégrés pour aider les clients à importer le projet.
Panneau à membrane, bon effet de rétroéclairage
Panneau de tour à boutons de gravure laser ABS

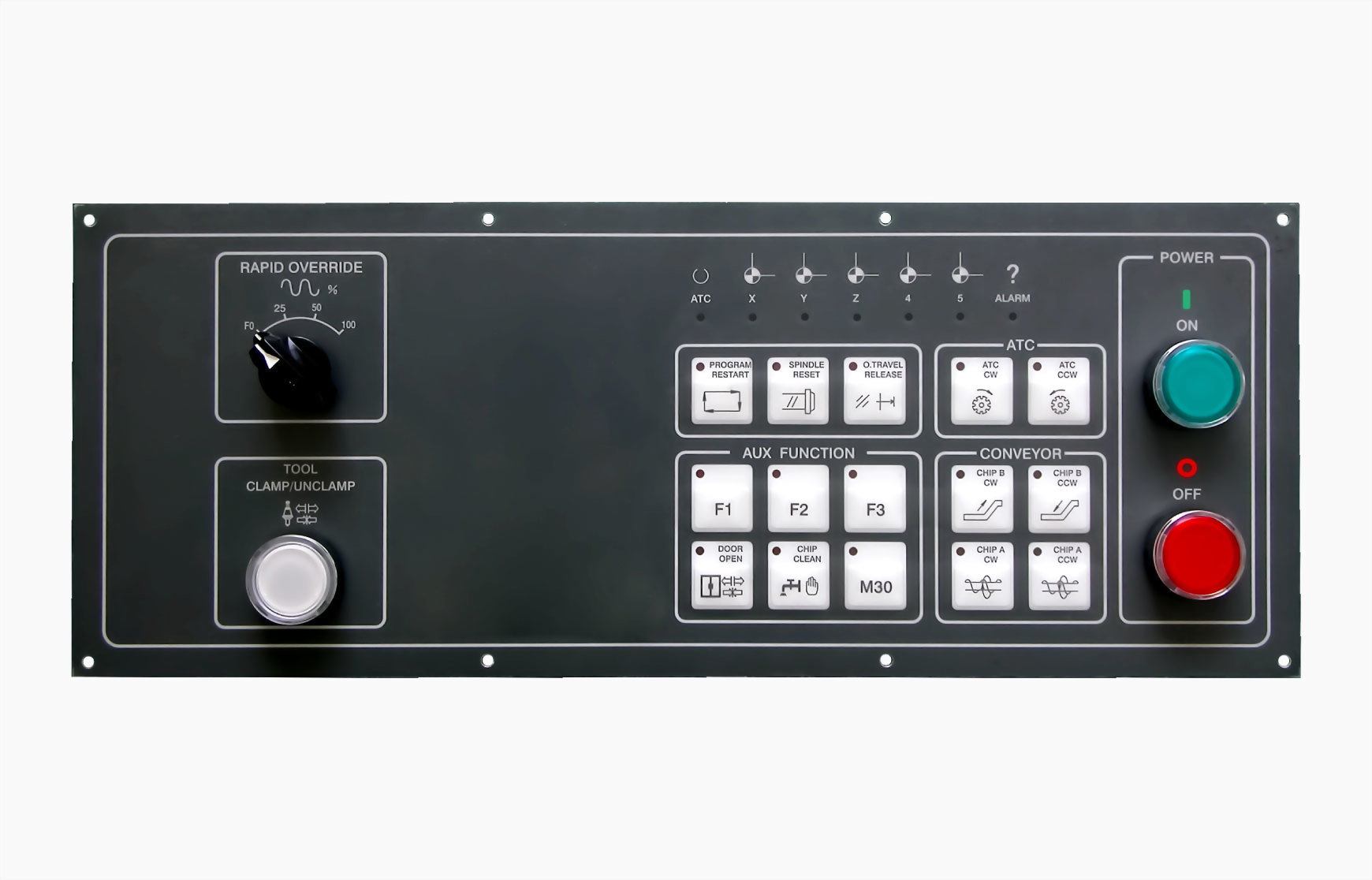

Panneau de commande du magasin d'outils

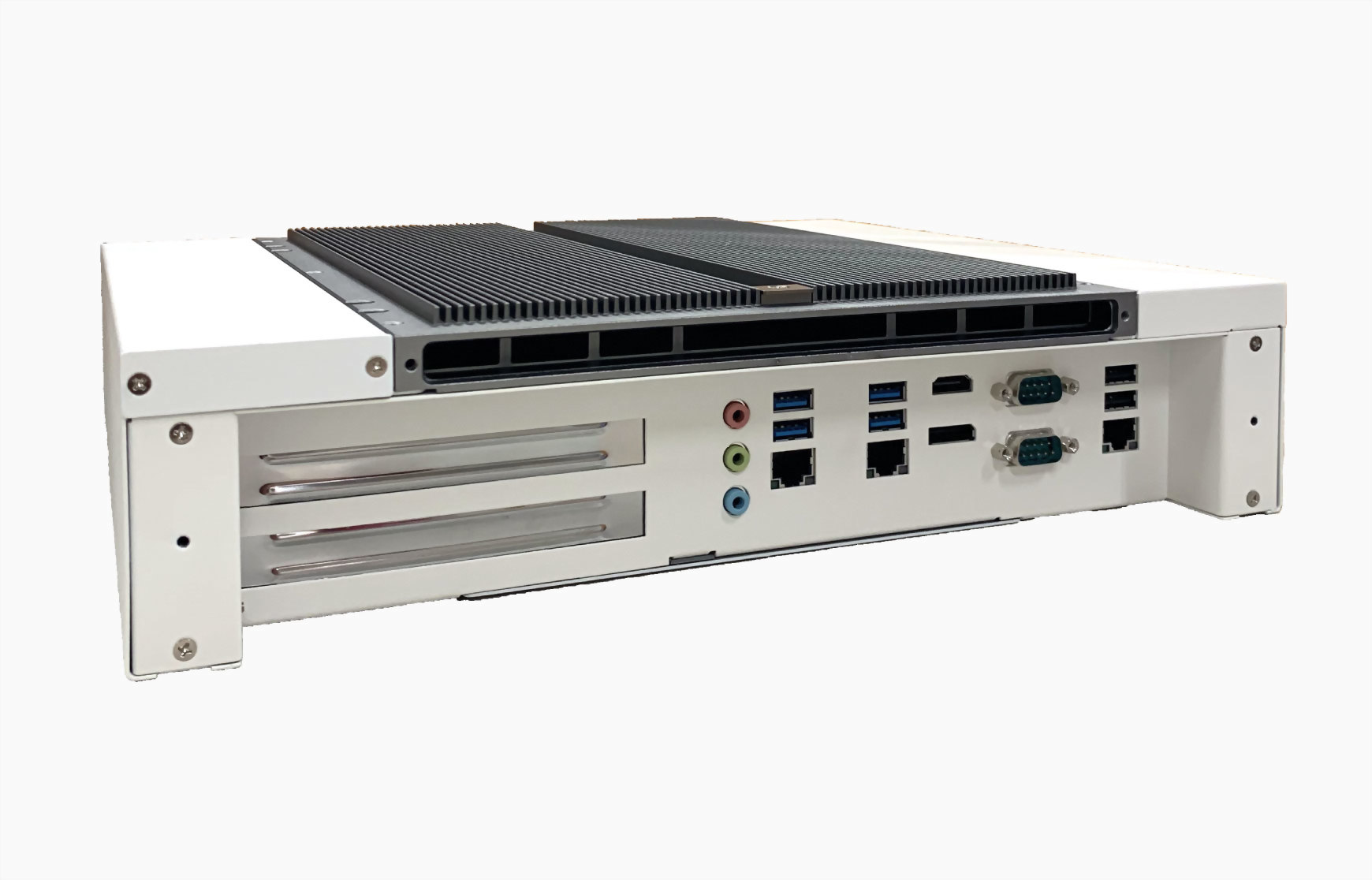

Ordinateurs industriels personnalisés, IPC
Garantie un an. La garantie limitée n'inclut pas les pannes dues à des abus ou à des dommages accidentels.
