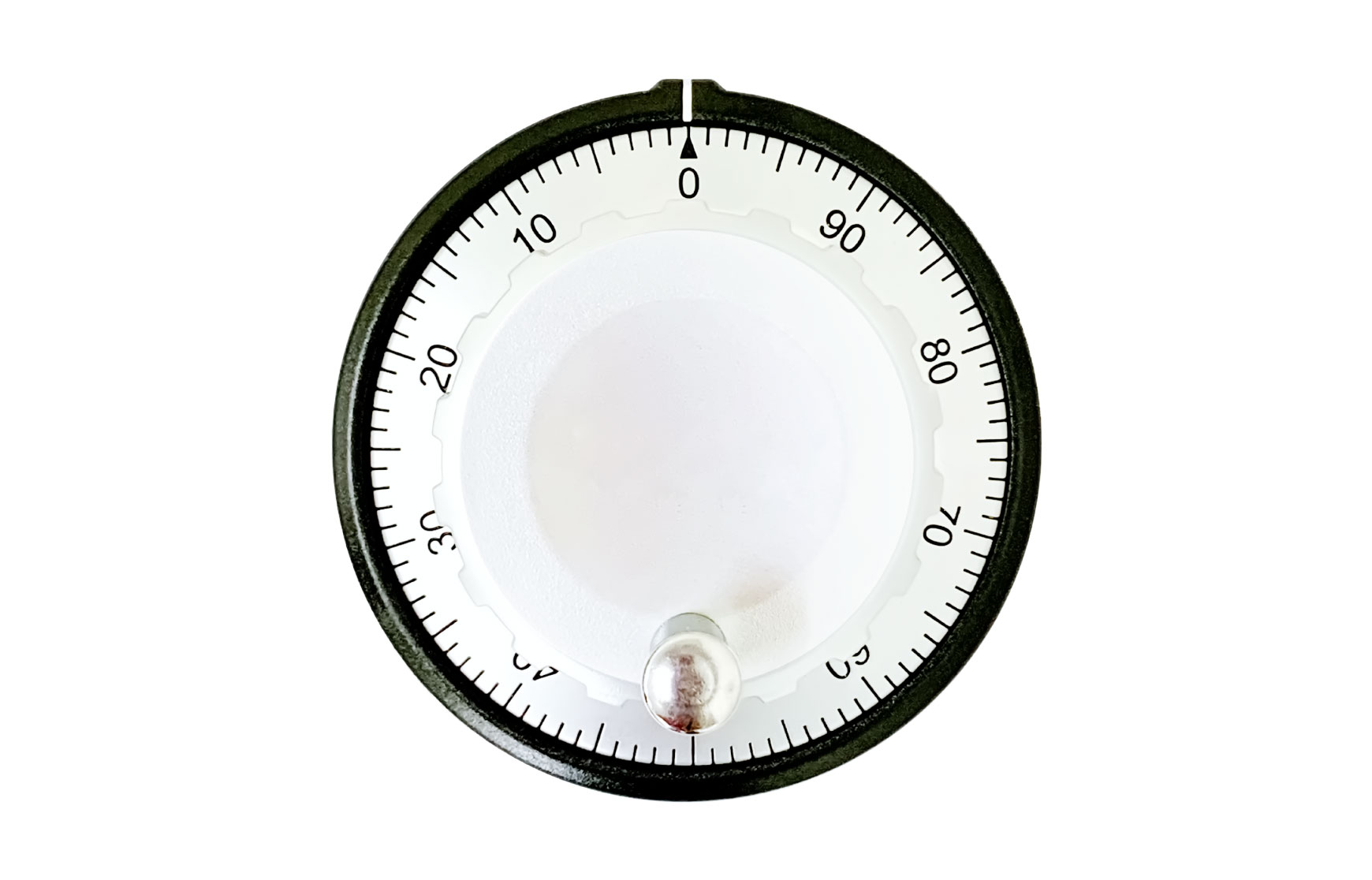

Générateur d'impulsions manuel CNC 72 mm MPG

Fiabilité, légèreté, résistance aux chocs : codeur à volant MPG
Apparence
Type de volant électronique de la série 7, le diamètre extérieur du cadran est de 72 mm et l'épaisseur totale (y compris la poignée) et de 40,7 mm. Le trou de montage ne mesure que 14,7 mm, avec l'écrou M4 à trois points à fixer. Ainsi, le MPG est facile à installer et à entretenir, ce qui peut réduire les coûts. Il convient aux pendentifs de machines CNC, aux tours CNC, aux fraiseuses et à d'autres machines industrielles de différentes tailles.

Personnalisation
Le volant MPG PPR peut choisir 100 impulsions/100 tours, 25 impulsions/100 tours. Les types de circuits électriques MPG incluent les circuits d'attaque de ligne, résistifs (330 Ω, 2,2 ko), ouverts (c'est-à-dire à collecteur ouvert). La tension d'entrée DC5 Vs, DC12 V, DC24 V, ou personnalisée selon les besoins. La tension de sortie 5 V, ou collecteur ouvert (type de sortie courant), qui peut supporter un maximum de Vcc-0,5V (au-dessus du différentiel 3,5 V), et un minimum de moins de 0,1 V. Applications pour de nombreux systèmes de contrôle, tels que MITSUBISHI japonais, FANUC, SIEMENS européen, FAGOR, LNC domestique, SYNTEC. Le générateur d'impulsions manuel peut être utilisé dans des pendentifs MPG pratiques, des panneaux de commande ou directement sur la machine CNC.
Performance
Générateur d'impulsions manuel de la série MPG 7, le matériau du cadran est spécialement traité. La combinaison de métal zinc-chrome et d'ABS pour obtenir une résistance aux chocs et un poids léger. Le cadran texturé intégralement formé a un lustre métallique unique, une apparence magnifique et à la mode. Les numéros d'échelle sont méticuleux, ce qui peut être clairement identifié et pratique à utiliser. La série de générateurs d'impulsions manuels (c'est-à-dire l'encodeur rotatif MPG) peut résister à l'électricité statique ± 10 KV. Entrées pleines tension DC5V à 24 V. Protection d'entrée de courant avant et arrière et autres mécanismes de protection de circuit. Par conséquent, la mauvaise connexion du fil ne brûlera pas. Il est facile à utiliser et à entretenir, et réduit les coûts.

L'encodeur d'impulsions à volant a des réglages de paramètres précis, une réponse de sortie rapide, une vitesse instantanée de 600 tr/min sans aucun signal perdu. Le MPG fonctionne efficacement sans coût élevé, vous pouvez en bénéficier. La durée de vie est de plus de 3 millions de tours. Il convient à une variété d'environnements industriels. La série de générateurs d'impulsions manuelles est largement utilisée dans le contrôleur suspendu CNC MPG, le panneau de commande de la machine et la machine-outil CNC.

Facultatif: le cadran MPG peut être personnalisé avec le LOGO de l'entreprise, du texte spécial et des icônes, en utilisant la gravure au laser ou l'impression en couleur. À condition de nous fournir les fichiers ( Jpg, .Png, .dwg, .Psd, .est, .dxf, etc.).




MPG Paramètres majeurs
Volt d'entrée Volt de sortie Max. Frég. Rép. Max. Courant de sortie Heure Tr/Tf Temp. de travail Température de stockage
DC5V
|
DC24V
Élevé : ≧Vcc-0,5 V
(Pilote de ligne ≧3,5V)
Faible : 0,1 V
5KHz 20mA MAX 1µs -10°C
|
60°C
-20°C
|
70°C
Courant de puissance maximum Démarrer Torgue Charge d'axe Max. Vitesse Rotation Poids Protection
80mA MAX 1.6
|
6.0x10-2N,m
Axial : 9,8 N
Radiale : 16,6 N
Inst. 600 tr/min
Suite 200 tr/min
Plus de 3 millions
rotation des temps
(300 tr/min)
50g
(Ne pas inclure le cadran)
Résiste aux ESD±10KV
IP65/CE

Circuits électriques MPG
Line Driver(D)
Pull-up(R)
Open Circuit(O.C.)

Spécifications standards
NON. Modèle Candidature Spécifications
1 1D5 SIEMENS 100PPR / in 5-24V / out 5 V / Line Driver
2 1R5 FANUC 100PPR / in 5-24V / out 5 V / Pull-up (330Ω)
3 2R5 MITSUBISHI 25PPR / in 5-24V / out 5 V / Pull-up (2.2KΩ)
4 141 Type industriel 100PPR / in 5-24V / out 5-24V / Open Circuit
5 1R1 Type industriel 100PPR / in 5-24V / out 5-24V / Open Circuit (2.2KΩ)
6 241 Type industriel 25PPR / in 5-24V / out 5-24V / Open Circuit
7 2D5 Type industriel 25PPR / in 5V / out 5 V / Line Driver
8 161 Type industriel 100PPR / in 5-24V / out 5-24V / Line Driver

Nous fournissons des conseils professionnels et des échantillons d'essais. MPQ.
Garantie un an. La garantie limitée n'inclut pas les défaillances dues à des abus ou à des dommages accidentels.
CARACTÉRISTIQUES
  • Diamètre extérieur du cadran : 72 mm
  • Le poids est léger mais résistant aux chocs, et il est pratique à utiliser.
  • La texture en métal a une belle apparence et une valeur pratique. Les numéros d'échelle sont clairs et ne s'estompent pas.
  • Le grande IP65 avant est étanche à la poussière, à l'eau et à l'huile, conformément aux réglementations CE.
  • Excellente tactilité, bonne sensation de fonctionnement, réponse de sortie rapide sans perte de signal.
  • Encodeur optique, détection sans contact, haute précision et signal de sortie fiable.
  • Mécanismes de protection des circuits tels que l'entrée pleine tension, la protection contre l'inversion de polarité de l'alimentation, les interférences antistatiques.
  • La durée de vie est de plus de 3 millions de tours.
  • Installation et remplacement simples et fixes de bricolage.
  • Une variété de types de sortie, peut être personnalisée en fonction des contrôleurs (japonais, européens, nationaux)
  • Le cadran peut graver au laser et imprimer en couleur, avec un large éventail d'application.
  • Applications : pendentifs MPG pratiques, panneaux de commande ou directement sur la machine CNC

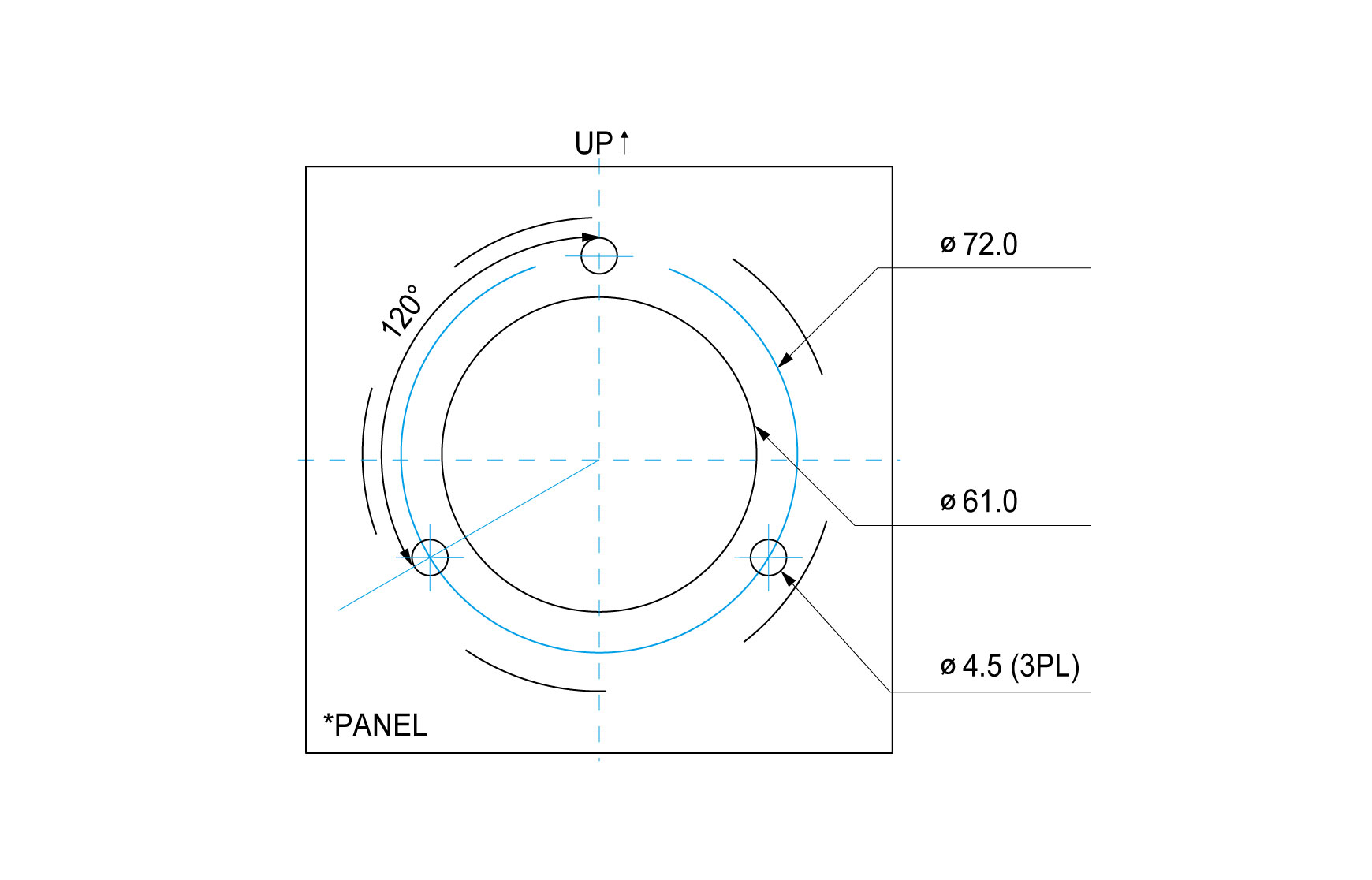

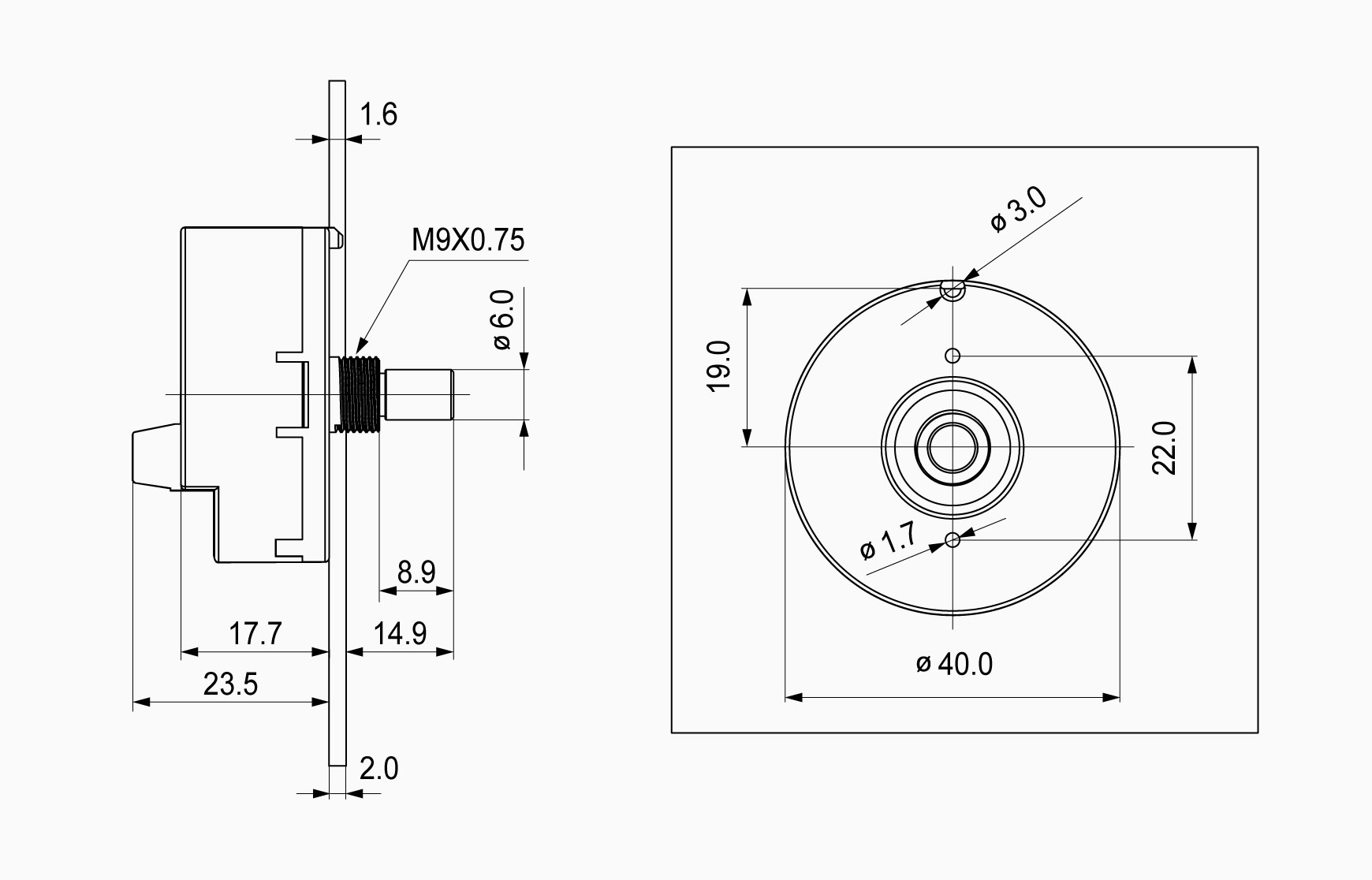

Dimensions


Informations de commande
Exemple : MPG 7 Series 1R5-MS7
Les spécifications courantes des contrôleurs sont les suivantes : 1D5 pour SIEMENS, 1R5 pour FANUC, 2R5 pour MITSUBISHI.
1R5-MS7

Pièce jointe
