Portable, manivelle électronique de manoeuvre pour machine a un axe

Pour la commande de mouvement à un axe : série de suspensions MPG pratiques ATOMS P3
Apparence
Le pendentif MPG portable ATOMS P3 est le plus petit modèle de toutes les séries de YEU-LIAN. La conception compacte est particulièrement adaptée aux applications avec des machines plus petites. Il est pratique pour les utilisateurs de contrôler l'équipement mécanique dans diverses positions et d'effectuer un réglage fin des axes et des pièces et d'autres actions. Le pendentif MPG pratique P3 est facile à installer et offre une compatibilité élevée. Le boîtier arrière est doté d'un aimant permanent qui peut être placé directement sur la machine ou l'utiliser avec un support spécial MPG.

Personnalisation
Bien que la taille soit petite, il peut également être personnalisé pour de nombreux types de machines. Le sélecteur prend en charge plusieurs codages : point à point, binaire et code gray. La sélection d'axe peut être réglée sur 3 axes (OFF-X-Y-Z), 4 axes (OFF-X-Y-Z-4), 5 axes (OFF-X-Y-Z-4-5) ; avec les multiplications X1, X10, X100, peuvent facilement réaliser un commutateur de grossissements multiaxes. La série de pendentifs MPG à volant P3 n'a pas de boutons de fonction. Le contrôleur suspendu CNC est généralement utilisé dans les machines-outils.

Performances
Le boîtier est scellé pour être étanche à l'eau et à la poussière. Le corps du boîtier est fabriqué dans un matériau robuste et durable pour éviter les dommages dus aux chutes, éviter les rayures sur la tôle et le retrait de la peinture. Le pendentif MPG à volant P3 convient aux opérations sur site dans les usines. Avec divers contrôleurs comme MITSUBISHI, FANUC, SIEMENS et des micro-ordinateurs. Nous fournissons des spécifications de câbles et de connecteurs en spirale MPG à 17, 19 et 27 cœurs pour une large gamme d'application. Même dans les environnements industriels avec des températures élevées, de la poussière et de graves interférences électrostatiques, le produit YEU-LIAN peut maintenir une fiabilité élevée.

L'encodeur rotatif de haute qualité MIT peut supporter des tensions d'entrée de DC5V à DC12V. La série de générateurs d'impulsions manuelles dispose de protections de circuit telles que les interférences anti-électromagnétiques, la protection anti-tension inverse. L'arrêt d'urgence EMG en option pour une déconnexion sûre. Le cadran en métal MPG a une bonne texture, avec des voyants lumineux au centre. Les chiffres de l'échelle MPG sont clairs et faciles à lire, réponse de sortie rapide sans perte de signal. Toutes les pièces peuvent être remplacées séparément et la maintenance est pratique.

Facultatif: interrupteur d'arrêt d'urgence (fixé sur le dessus du boîtier), interrupteur de validation (disponible sur le côté gauche ou les deux côtés). Nous proposons également des services de conception et de fabrication uniques, ODM et OEM. La plaque signalétique et le cadran MPG peuvent être imprimés au laser ou imprimés avec du texte LOGO et des icônes d'impression en couleur.

Référence de configuration de la série ATOMS P3
Référence de configuration de la série ATOMS P3
La série MPG pratique ATOMS P3 est petite et occupe moins d'espace de travail. Le commutateur de sélection d'axe et de grossissement peut être personnalisé. Le cadran MPG peut laser ou imprimer le LOGO de l'entreprise. Le générateur d'impulsions manuel pratique P3 a également des positions réservées pour un interrupteur d'arrêt d'urgence et deux interrupteurs de validation. Excellentes performances mécaniques et électriques, adaptées à la résistance aux chocs et à la durabilité requises par de nombreux environnements industriels. Il exerce également une stabilité et une sécurité élevées.

La quantité minimale de commande pour le produit personnalisé est de 10 pièces. Pour plus d'informations, contactez-nous.
CARACTÉRISTIQUES
  • Le contrôleur monoaxe est dédié, et la multiplication (ou grossissement) peut être personnalisé.
  • Boîtier en matériau résistant aux chocs pour prolonger la durée de vie du produit.
  • Entrée pleine tension DC5V à 24V, protection antiretour de tension et conception de décharge électrostatique ±10KV.
  • Aimant permanent intégré pour fixer le MPG pratique dans le support inclus, pour une utilisation flexible.
  • Standard avec fil à ressort en PU de 3 mètres et voyant d'alimentation.
  • Type de codage : codage binaire, codage anti-binaire, codage Gray, codage anti-Gray et point à point.
  • Cadran à volant en métal MPG, les chiffres de l'échelle sont clairs et faciles à lire.
  • En option : interrupteur d'arrêt d'urgence, interrupteur d'activation (interrupteur de démarrage).

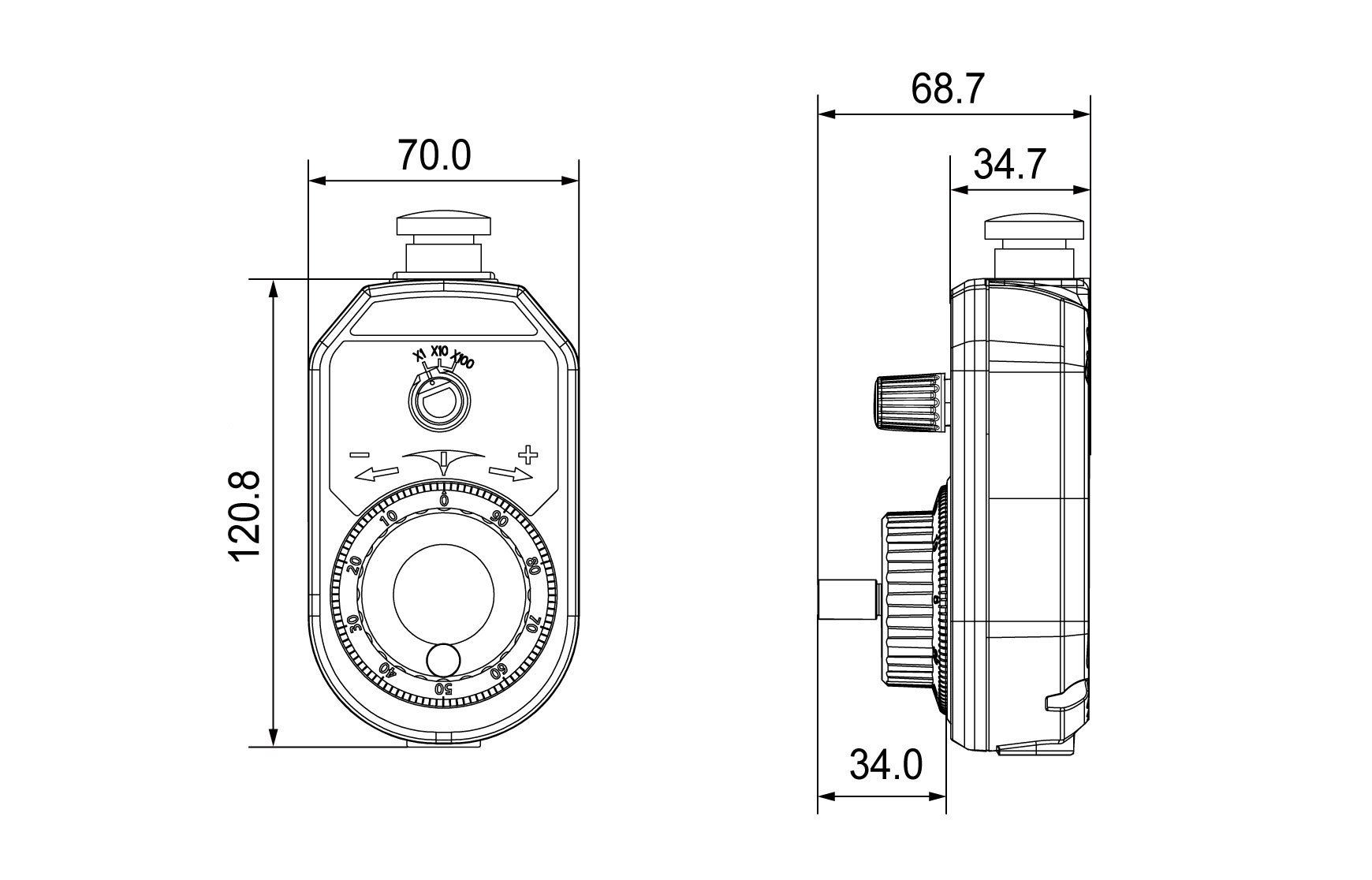

Dimensions


Informations de commande
Example: ATOMS-P3-PP6-1-EA-M
