Manivelles suspendu MPG modulaire multifonctionnel personnalisé

Conception multifonctionnelle, personnalisée et modulaire : série de suspensions MPG pratiques ATOMS P9
Apparence
Le corps du boîtier a une conception spéciale concave-convexe qui s'adapte à la forme de la main et est pratique à saisir. Le pendentif MPG portable P9 peut intégrer de nombreuses fonctions en une seule. L'interrupteur de sélection et l'interrupteur à bouton peuvent être configurés selon les besoins. Le hautement personnalisé peut s'appliquer à diverses machines-outils à commande numérique, telles que les tours, les fraiseuses, les meuleuses, les machines à cinq axes et les machines de traitement intégrées. Vous pouvez choisir une poignée intégrée sur le dessus ou utiliser l'aimant permanent sur le boîtier arrière. Le support de support MPG spécial a deux matériaux, le plastique et le métal. Les utilisateurs peuvent utiliser efficacement l'espace de travail et l'utiliser de manière flexible pour contrôler l'équipement mécanique.

Personnalisation
La série de pendentifs MPG à volant P9 est destinée aux produits orientés machine, peut librement concevoir et configurer. Vous pouvez installer jusqu'à six sélecteurs et prenez en charge plusieurs codages : point à point, binaire et code gray. La sélection d'axe peut être définie sur le 3, 4, 5, 6 et 7 axes, et la sélection de multiplication peut être définie sur X1, X10, X100, X1000. Neuf boutons de fonction et d'autres boutons de commutation spéciales sont facultatifs. Des modules spéciaux personnalisés peuvent répondre à vos besoins, de la simple fonction au complexe multifonction.

Performances
Le corps du boîtier est fait d'un matériau imperméable et antipoussière. Solide et résistant aux chocs, bonne résistance à la chaleur et haute stabilité. Il peut être utilisé dans un environnement d'usine à haute température, poussiéreux et à interférence électrostatique et dans des opérations sur site. Le contrôleur MPG de l'encodeur portable P9 a une compatibilité élevée et une variété de types d'interface de sortie. Il peut être utilisé avec les contrôleurs MITSUBISHI, FANUC, SIEMENS et PLC. Nous fournissons des services de soudage de câbles et de joints en spirale MPG, qui peuvent facilement être installées dans l'armoire électrique de l'équipement existant et sur la machine-outil.

L'encodeur rotatif de haute qualité Made-In-Taiwan dispose d'un mécanisme de protection de circuit. La série de générateurs d'impulsions manuelles peut supporter des tensions d'entrée de DC5V à DC12V, des interférences anti-électromagnétiques. De plus, la protection antiretour de tension évite les erreurs de câblage. Conforme aux réglementations de sécurité des marchés européens et américains, un interrupteur d'arrêt d'urgence EMG peut être installé pour assurer une déconnexion en toute sécurité. Le cadran en métal MPG à grande échelle de 72 mm est magnifique et à une bonne texture. Le point central est équipé d'un indicateur. Les numéros d'échelle sur MPG sont clairs et ne s'usent pas et ne se décolore pas. Il a une réponse de sortie rapide sans perte de signal. Les composants peuvent être remplacés séparément. C'est pratique pour l'entretien. Il est idéal pour une utilisation rentable, économisant du temps et de l'argent.

Facultatif: interrupteur d'arrêt d'urgence multi-style (type rotatif ou à tirer), interrupteur d'activation (disponible sur le côté gauche ou des deux côtés). Le bouton-poussoir à fonction carrée peut choisir d'avoir un voyant lumineux ou non. Il existe des boutons et des fonctions supplémentaires peuvent être définies par les utilisateurs selon les besoins. YEU-LIAN fournit la conception et la fabrication de nouveaux produits ODM, ou la fabrication OEM pour remplacer les produits existants. La plaque signalétique et le cadran peuvent imprimer avec des icônes d'impression en couleur ou au laser le texte LOGO.

Référence de configuration de la série ATOMS P9
Référence de configuration de la série ATOMS P9
La série MPG pratique ATOMS P9 est principalement conçue avec une fabrication à faible volume et à mélange élevé. L'unité principale dispose d'un MPG, d'un sélecteur, d'un interrupteur à bouton-poussoir, d'un arrêt d'urgence, d'un interrupteur d'activation, d'un câble en spirale et d'autres pièces pouvant être hautement personnalisées. Nous proposons également aux clients des choix plus diversifiés et des applications d'exploitation plus précises pour répondre à l'utilisation de diverses machines-outils à commande numérique.

La quantité minimale de commande pour le produit personnalisé est de 10 pièces. Pour plus d'informations, contactez nous.
CARACTÉRISTIQUES
  • Pour répondre aux besoins de personnalisation multifonctionnelle avec une conception modulaire.
  • Boîtier en matériau résistant aux chocs pour prolonger la durée de vie du produit.
  • Entrée pleine tension DC5V à 24V, protection anti-retour de tension et conception de décharge électrostatique ±10KV.
  • Aimant permanent intégré au dos, pour une utilisation flexible.
  • Le matériau du support: métal, plastique.
  • Standard avec fil à ressort en PU de 3 mètres et voyant d'alimentation.
  • Type de codage : codage binaire, codage anti-binaire, codage Gray, codage anti-Gray et point à point.
  • Cadran à volant en métal MPG, les chiffres de l'échelle sont clairs et faciles à lire.
  • En option : interrupteur d'arrêt d'urgence, interrupteur d'activation (interrupteur de démarrage), voyant LED.

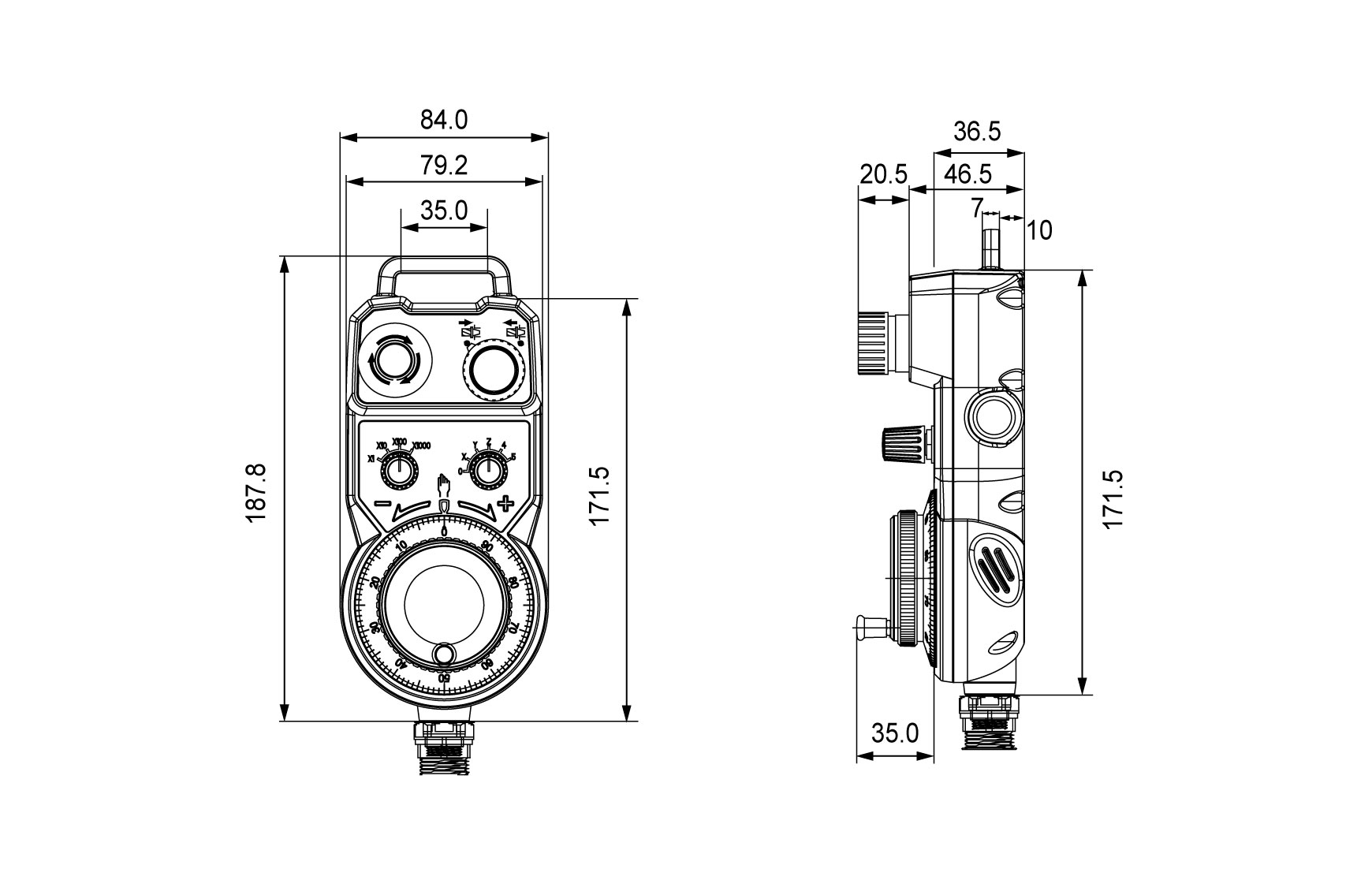

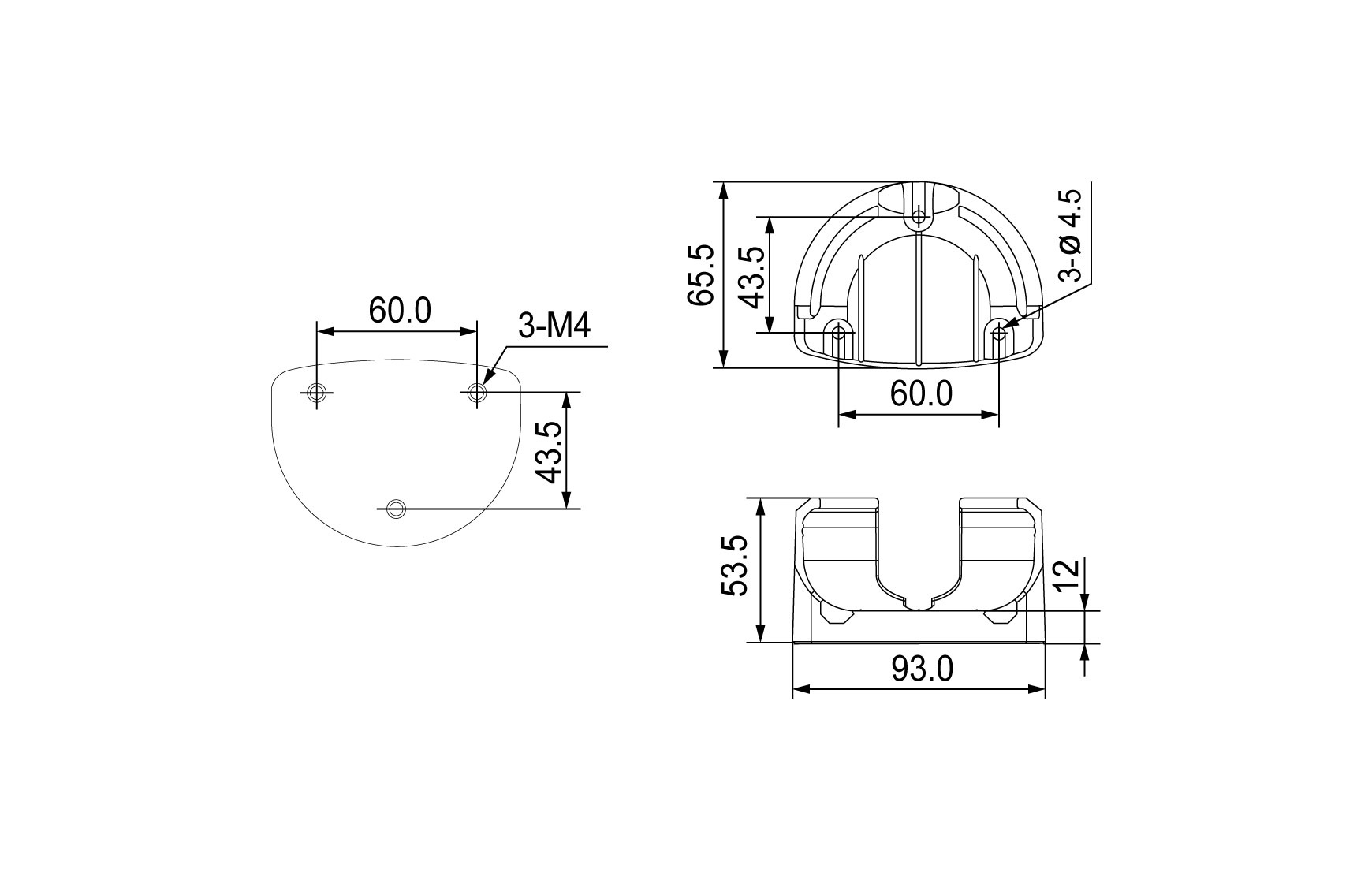

Dimensions

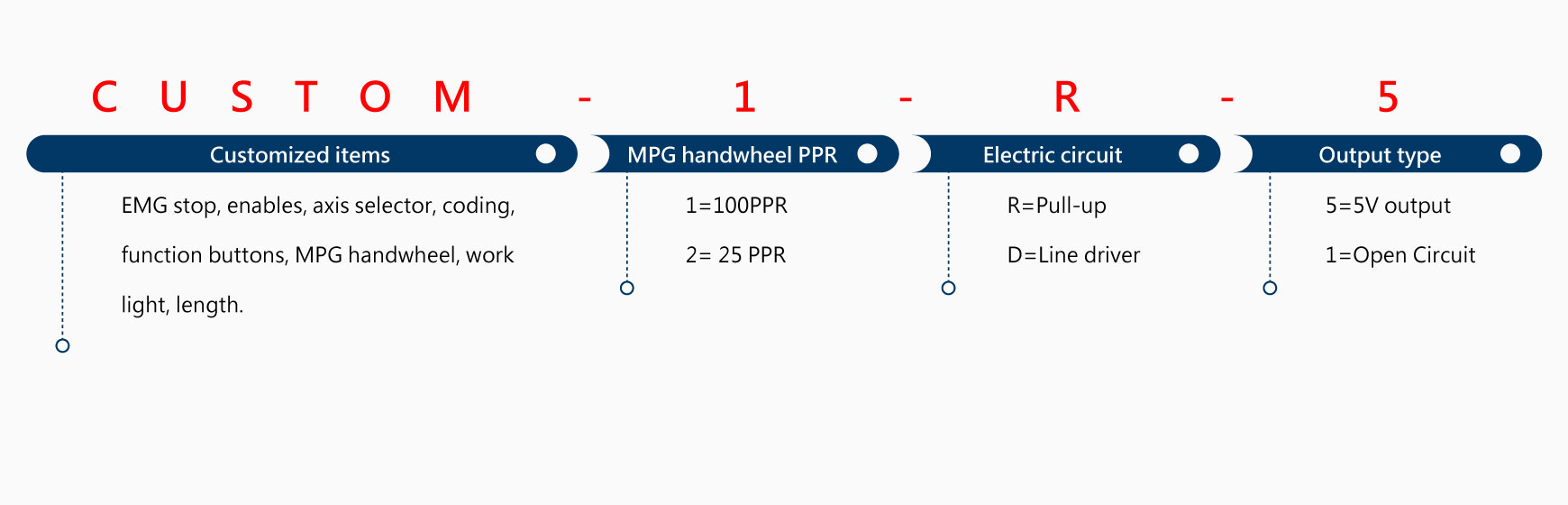

Informations de commande
Example: ATOMS-P9-CUSTOM-1R5
Les spécifications courantes des contrôleurs sont les suivantes : 1D5 pour SIEMENS, 1R5 pour FANUC, 2R5 pour MITSUBISHI.
